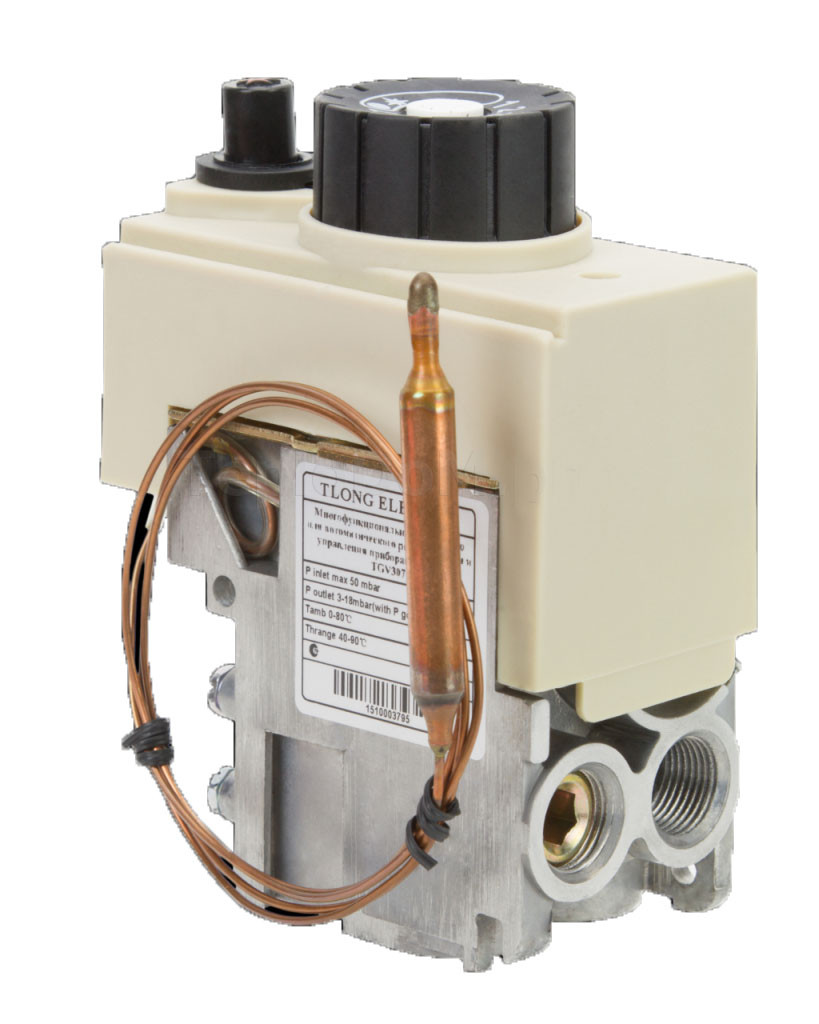

Блок автоматики TGV 307 для котлів до 10-20 кВт Аналог Eurosit 0.630.802

Газова автоматика "TGV-307"

Характеристика:

Тип: Газова автоматика
Тип газу: природний/зріджений
Підключення магістрального газу: 1/2"
Положення монтажу: будь-яке
Очікувана кількість циклів: 10000
Теплова потужність: 7-25 кВт
Максимальний тиск газу: 50 мБар
Діапазон робочої температури: від + 40 до + 90 *С
Регулятор тиску: Клас З
Пристрій контролю полум'я: термопари серії 200/290
Час спрацьовування при:
- займанні: 10 сек
- згасанні полум'я запального пальника: 60 сек
Виробник: Китай
Габаритні розміри: (ДхШхВ): 150х50х95 мм
Маса: 0,6 кг.

Опис:

Газова автоматика "TGV-307" - це багатофункціональний регулятор подачі газу з модуляційним термостатом і функцією повного маніпуляційного включення основного пальника. Автоматика "TGV-307"є незалежним пристроєм, що робить його унікальним для вирішення завдань будь-якого роду, скажімо, роботу котла від газгольдера або від балонів на зрідженому газі, без використання джерел електроенергії. Клапан випускається в різних виконаннях і без всяких додаткових складнощів використовується у газових конвекторах, газових котлах, грилях
і іншому самому різноманітному газовому обладнанні, що вимагає точного регулювання температури.

Принцип дії:
Автоматика містить магнітний запобіжний клапан і клапан з модуляцією різних серій. Коли натиснута кнопка розпалювання, основний клапан перекриває потік газу, а магнітний - відкриває доступ газу на запальную пальник.
Термопара, підігріта полум'ям від запального пальника, виробляє струм протягом 2 секунд для підтримки живлення магнітного клапана. Основний потік газу з'являється, коли відпускають кнопку розпалювання. Ручкою вибору температури можна встановити бажану температуру. Датчик термостата регулює основний потік газу з допомогою малого відсічного клапана і моделює клапана термостата. Вони налаштовують газовий потік, що йде на основний пальник, так, щоб підтримати бажану температуру в приміщенні. Можна також змінювати вхідний і вихідний тиск на штуцерах для вимірювання тиску. Регулятор тиску, завдяки простій мембрані, краще регулює вихідний тиск.
Вихідний тиск газу може бути відрегульовано гвинтом.

Опис клапана:
Автоматика "TGV-307" - це багатофункціональний регулятор подачі газу, що складається з термоелектричного приладу контролю полум'я з блокуванням повторного розпалювання, регулятора тиску або гвинта налаштування максимального потоку, що моделює
термостата з активною функцією миттєвого вмикання/вимикання.
