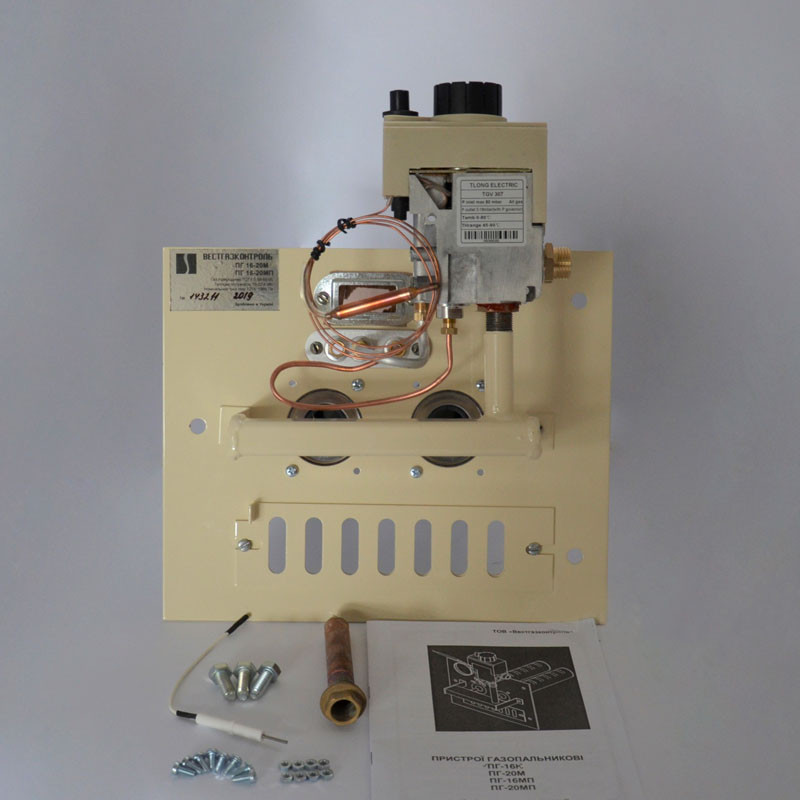

Блок автоматики ПГ-16К до газового котла

Газоперевершковий пристрій ПГ-16К призначений для встановлення в опалювальних газових котлах типу КСТ-16 та інших приладах, у конструкції яких передбачене встановлення газогоряльних пристроїв, заміну старої автоматики. Пристрій укомплектований сучасною автоматикою TGV 307 й економними двома основними мікрофакальними пальниками англійського виробника Bray, або італійського Polidoro (залежно від партії виготовлення), зробленими з жаростійкої неіржавкої сталі. Запальний пілотний пальник, іскристий електрод і термопара італійської компанії SIT.

Автоматика TGV 306 — є повним аналогом EuroSit 630, але виготовлена в КНР на роботизованому обладнанні компанії Tlong. Вона має ті ж якісні характеристики, але дешевша.
У комплекті до пристрою є все необхідне для його встановлення на котел: основна металева пластина — кріплення, мідний «склянка» (різьба 1/2") для встановлення термодатчика автоматики, гвинтики, на газову автоматику встановлено штуцер 1/2" для підведення газа. За допомогою регулятора тиску в автоматиці безпеки пристрій можна перевести на роботу з номінальним тиском газу 1960 Па.
Пристрій постачається в комплекті з двома 8 кВт пальниками завдовжки 250 мм. У разі потреби (якщо 250 мм у топку котла входить) можливе перекомплектування пристрою двома пальниками по 7 кВт і завдовжки 215 мм аналогічної якості (Bray).

Газогаряче пристрийзабезпечую сучасну безпеку експлуатації котла завдяки контролю тяги димоходу (датчик тяги) і контролю полум'я: електромагнітний клапан автоматики через термопару контролю полум'я, і в разі згасання негайно вимикає автоматику.
Автоматика TGV не вимагає електроживлення й виконує функції пуску, регулювання й безпеки:

- розпалювання запальники за допомогою п'єзоелектричного пристрою;

- регулювання температури теплоносія котла від 40 °C до 90 °C;

- регулювання потоку газу в пальнику;

- автоматичне підтримання заданої температури;

- автоматичне вимикання пристрою у разі раптового зниження або підвищення тиску газу;

- автоматичне вимикання пристрою у разі вимкнення газу;

— автоматичне вимикання пристрою, якщо немає тяги або за зворотної тяги.
