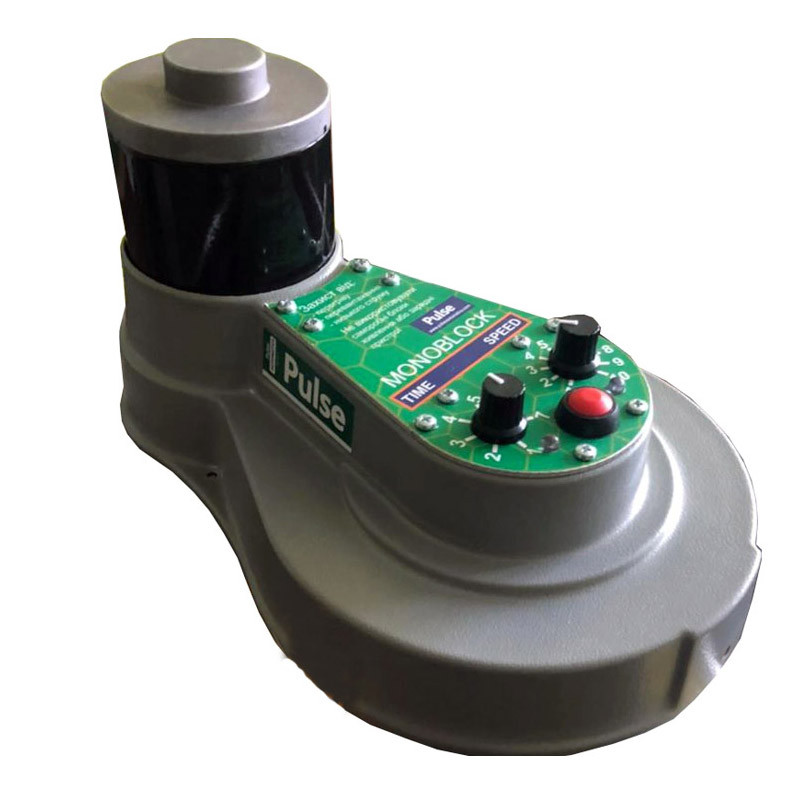

Привод до медовогонки типу М (моноблок Pulse, 12 вольтів, 100 Вт)

Пульт і двигун цього привода розміщені в єдиному корпусі. Такий привод підходить для медовогонок виробництва АВВ-100 і Чарунка, а також на моделі радянського виробництва.

Призначення. Електропривод призначений для встановлення на медовинки хордильного та радіального типів.

•     Для хордиальних медовичок від 2 до 6 рамок типу Дадан із загальною вагою завантаження не більш ніж: - 24 кг
•     Для радіальних медовогонок, обмеження в діаметрі бака не більш ніж: - 720 мм

Моноблок монтується на вал ротора медовогонки, забезпечує обертання ротора в діапазоні від 50 до 220 обертів за хвилину та встановленням часу відкачування меду від 1 хвилини до 7 хвилин. Керування двигуном здійснюється сучасним високочастотним польовим транзистором. Блок керування під час роботи постійно відстежує вхідний вольтаж, споживання й температуру основних силових частин пристрою, у такий спосіб забезпечується надійність і захист від виходу з ладу модулів пристрою.

Захист від перевищення навантаження.

У разі збільшення навантаження споживання більш ніж 4,5 ампера, під час роботи пристрою підсвічується червоний індикатор, у разі тривалого перевищення понад 8 секунд пристрій входить до аварійного режиму.

Захист від зниженої та підвищеної напруги.

У разі зменшення вхідного вольтажу менш ніж 10 вольтів і у разі збільшення понад 14 вольтів Блок керування входить до аварійного режиму.

Захист від перегрівання.

За високого тривалого навантаження, викликаного механічними поломками рухомих вузлів медової тканини або ж у разі, коли ротор чіпляється об мед, можливий перегрівання пульта керування. У разі перегрівання силових частин вище 100 градусів за Цельсієм, Блок керування входить до аварійного режиму.

Виготовлення — редуктор ремінної:

Редуктор ремінної складається з: електродвигуна 100 Вт. з високим ККД, зубчастого ременя, що веде та ведомого шківа. Основа редуктора виготовлена з листової сталі 3 мм. пофарбованої антибактеріальною фарбою, що веде шків, виготовлений з алюмінію, ведомий шків виготовлений із первинного склонаповненого поліаміду. Усі елементи обертання встановлені на кулькопідшипниках. Як привод використовується зубчастий ремінь GT3x391mm. Верхня частина, чохол редуктора виготовлений із високоміцного АБС пластику.

Технічні характеристики:

    Тип привода — ремінний (ремінь GT3m 391х10мм)
    Потужність моноблока — 100 Вт
    Допустима напруга на вході — від 10 до 14 В (постійна напруга)
    Діапазон обертів вала — 50-220 ОС/хв.
    Обмеження сили струму — 4.5 А
    Діапазон робочих температур  +5....+45 С
    Ступінь захисту — IP20
    Реверс — немає

Як блок живлення підходять тільки імпульсні БЖ (100 Вт, 8 а).
